Matériel

La section Matériel est l'endroit où vous configurez les périphériques physiques qui se connectent à votre ordinateur. PlayIt Live prend en charge les types d'interfaces matérielles suivants :

Port Série - Connectez des périphériques via des ports série RS-232 ou des adaptateurs USB vers Série. Compatible avec les cartes Arduino, les contrôleurs de relais et le matériel personnalisé.
Broadcast Tools/Easy Driver - Intégration directe avec les équipements Broadcast Tools Switcher ainsi que le contrôle de relais Easy Driver compatible PIP.
X-Keys USB GPIO - Prise en charge des périphériques X-Keys USB GPIO.

Cliquez sur Ajouter Nouveau pour configurer un nouveau périphérique matériel. Chaque périphérique matériel doit être correctement configuré avant de pouvoir créer des Sorties Nommées ou des Entrées Nommées qui l'utilisent.

Configuration des périphériques matériels

Lorsque vous ajoutez ou modifiez un périphérique matériel, vous configurez ses paramètres de connexion et de communication. Les paramètres disponibles dépendent du type de matériel sélectionné.

Paramètres généraux

Type : Sélectionnez le type d'interface matérielle.

Nom : Un nom descriptif pour ce périphérique matériel (par ex. « Série », « Contrôleur de studio », « GPIO principal »). Ce nom apparaîtra dans les menus déroulants lors de la création de Sorties Nommées et d'Entrées Nommées.

Désactivé : Cochez cette case pour désactiver temporairement le périphérique matériel sans supprimer sa configuration. Lorsqu'il est désactivé, le périphérique ne communique pas avec PlayIt Live, et les Sorties ou Entrées Nommées utilisant ce matériel ne fonctionneront pas.

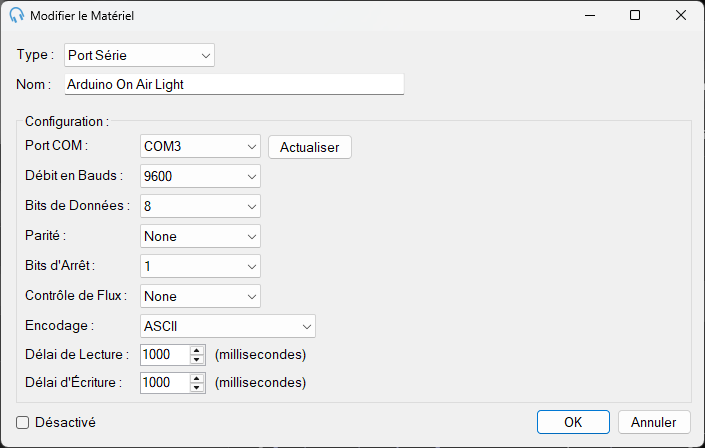

Configuration du Port Série

Port COM : Sélectionnez le port série auquel votre périphérique est connecté (par ex. COM1, COM3). Cliquez sur Actualiser pour mettre à jour la liste des ports disponibles si vous venez de connecter votre périphérique.

Débit en Bauds : Vitesse de communication en bits par seconde. Les valeurs courantes sont 9600, 19200, 38400, 57600 et 115200. Doit correspondre à la configuration de votre périphérique. Par défaut : 9600.

Bits de Données : Nombre de bits de données par caractère. Généralement 8 pour les périphériques modernes. Options : 5, 6, 7 ou 8.

Parité : Méthode de vérification des erreurs. Options : Aucune, Impaire, Paire, Marque ou Espace. La plupart des périphériques utilisent Aucune.

Bits d'Arrêt : Nombre de bits d'arrêt signalant la fin d'un octet. Options : 0, 1, 1,5 ou 2. La plupart des périphériques utilisent 1.

Contrôle de Flux : Contrôle de flux matériel ou logiciel pour gérer la transmission des données. La plupart des périphériques simples utilisent Aucun.

Encodage : Encodage des caractères pour la communication textuelle. Les options incluent ASCII et UTF8. Par défaut : ASCII.

Délai de Lecture : Durée maximale (en millisecondes) d'attente des données entrantes avant l'expiration du délai. Par défaut : 1000 ms.

Délai d'Écriture : Durée maximale (en millisecondes) d'attente lors de l'envoi de données avant l'expiration du délai. Par défaut : 1000 ms.

Configuration de Broadcast Tools/Easy Driver

Les périphériques Broadcast Tools utilisent une configuration série simplifiée :

Port COM : Sélectionnez le port série auquel votre périphérique Broadcast Tools est connecté. Cliquez sur Actualiser pour mettre à jour les ports disponibles.

Débit en Bauds : Vitesse de communication. La valeur par défaut est 9600, qui est standard pour la plupart des équipements Broadcast Tools. Ajustez uniquement si votre périphérique est configuré différemment.

Délai de Lecture : Durée maximale (en millisecondes) d'attente des réponses du périphérique. Par défaut : 1000 ms.

Délai d'Écriture : Durée maximale (en millisecondes) d'attente lors de l'envoi de commandes. Par défaut : 1000 ms.

Les périphériques Broadcast Tools utilisent généralement des protocoles standardisés, de sorte que les paramètres série supplémentaires (bits de données, parité, bits d'arrêt) sont préconfigurés automatiquement.

Configuration de X-keys GPIO

Les périphériques X-keys USB se connectent directement via USB et nécessitent une configuration minimale :

ID d'Unité Spécifique : Cochez cette case et saisissez un numéro d'ID d'unité si vous avez plusieurs périphériques X-keys connectés au même ordinateur. Cela permet à PlayIt Live de cibler un périphérique spécifique lorsque plusieurs unités sont présentes. Laissez décoché si vous n'avez qu'un seul périphérique X-keys connecté. Activez et définissez un ID unique (1, 2, 3, etc.) pour chaque périphérique lorsque vous utilisez plusieurs unités. L'ID d'unité doit correspondre à l'ID configuré sur votre matériel X-keys.

Les périphériques X-keys sont des périphériques USB Plug-and-Play et ne nécessitent pas de configuration de port COM ni de débit en bauds.
