Hardware

De sectie Hardware is waar u de fysieke apparaten configureert die verbinding maken met uw computer. PlayIt Live ondersteunt de volgende typen hardware-interfaces:

Seriële Poort - Sluit apparaten aan via RS-232 seriële poorten of USB-naar-Serieel adapters. Compatibel met Arduino-borden, relaiscontrollers en aangepaste hardware.
Broadcast Tools/Easy Driver - Directe integratie met Broadcast Tools Switcher-apparatuur en de PIP-compatibele Easy Driver relaisbesturing.
X-Keys USB GPIO - Ondersteuning voor X-Keys USB GPIO-apparaten.

Klik op Nieuw Toevoegen... om een nieuw hardwareapparaat te configureren. Elk hardwareapparaat moet correct worden geconfigureerd voordat u Benoemde Uitgangen of Benoemde Ingangen kunt maken die het gebruiken.

Hardwareapparaten configureren

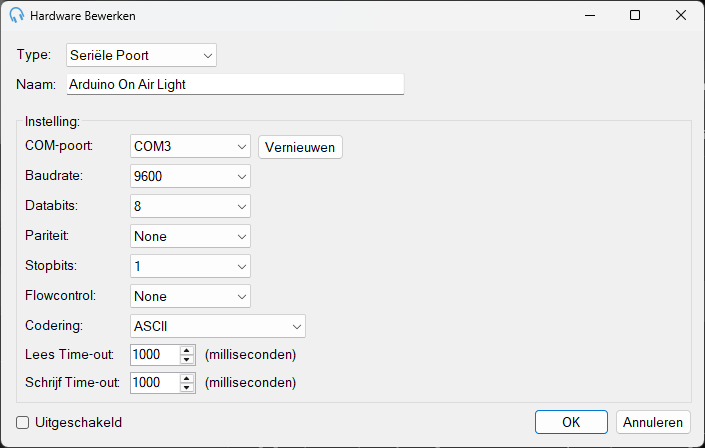

Wanneer u een hardwareapparaat toevoegt of bewerkt, configureert u de verbindingsinstellingen en communicatieparameters. De beschikbare instellingen zijn afhankelijk van het geselecteerde hardwaretype.

Algemene instellingen

Type: Selecteer het hardware-interfacetype.

Naam: Een beschrijvende naam voor dit hardwareapparaat (bijv. "Serieel", "Studio-controller", "Hoofd-GPIO"). Deze naam verschijnt in de vervolgkeuzemenu's bij het aanmaken van Benoemde Uitgangen en Benoemde Ingangen.

Uitgeschakeld: Vink dit vakje aan om het hardwareapparaat tijdelijk uit te schakelen zonder de configuratie te verwijderen. Zolang het apparaat is uitgeschakeld, communiceert het niet met PlayIt Live en zullen Benoemde Uitgangen of Ingangen die deze hardware gebruiken niet functioneren.

Seriële Poort instelling

COM-poort: Selecteer de seriële poort waarop uw apparaat is aangesloten (bijv. COM1, COM3). Klik op Vernieuwen om de lijst met beschikbare poorten bij te werken als u uw apparaat zojuist hebt aangesloten.

Baudrate: Communicatiesnelheid in bits per seconde. Veelvoorkomende waarden zijn 9600, 19200, 38400, 57600 en 115200. Moet overeenkomen met de configuratie van uw apparaat. Standaard: 9600.

Databits: Aantal databits per teken. Doorgaans 8 voor moderne apparaten. Opties: 5, 6, 7 of 8.

Pariteit: Foutcontrolemethode. Opties: Geen, Oneven, Even, Mark of Space. De meeste apparaten gebruiken Geen.

Stopbits: Aantal stopbits dat het einde van een byte aangeeft. Opties: 0, 1, 1,5 of 2. De meeste apparaten gebruiken 1.

Flowcontrol: Hardware- of software-flowcontrol voor het beheren van de gegevensoverdracht. De meeste eenvoudige apparaten gebruiken Geen.

Codering: Tekencodering voor tekstcommunicatie. Opties zijn onder andere ASCII en UTF8. Standaard: ASCII.

Lees Time-out: Maximale wachttijd (in milliseconden) op inkomende gegevens voordat er een time-out optreedt. Standaard: 1000 ms.

Schrijf Time-out: Maximale wachttijd (in milliseconden) bij het verzenden van gegevens voordat er een time-out optreedt. Standaard: 1000 ms.

Broadcast Tools/Easy Driver instelling

Broadcast Tools-apparaten gebruiken een vereenvoudigde seriële configuratie:

COM-poort: Selecteer de seriële poort waarop uw Broadcast Tools-apparaat is aangesloten. Klik op Vernieuwen om de beschikbare poorten bij te werken.

Baudrate: Communicatiesnelheid. Standaard is 9600, wat standaard is voor de meeste Broadcast Tools-apparatuur. Pas dit alleen aan als uw apparaat anders is geconfigureerd.

Lees Time-out: Maximale wachttijd (in milliseconden) op reacties van het apparaat. Standaard: 1000 ms.

Schrijf Time-out: Maximale wachttijd (in milliseconden) bij het verzenden van opdrachten. Standaard: 1000 ms.

Broadcast Tools-apparaten gebruiken doorgaans gestandaardiseerde protocollen, zodat aanvullende seriële parameters (databits, pariteit, stopbits) automatisch worden vooraf geconfigureerd.

X-Keys GPIO instelling

X-Keys USB-apparaten maken rechtstreeks verbinding via USB en vereisen minimale configuratie:

Specifieke Apparaat-ID: Vink dit vakje aan en voer een apparaat-ID-nummer in als u meerdere X-Keys-apparaten op dezelfde computer hebt aangesloten. Hiermee kan PlayIt Live een specifiek apparaat targeten wanneer er meerdere eenheden aanwezig zijn. Laat het vakje uitgevinkt als u slechts één X-Keys-apparaat hebt aangesloten. Schakel in en stel een uniek ID (1, 2, 3, enz.) in voor elk apparaat bij het gebruik van meerdere eenheden. De apparaat-ID moet overeenkomen met de ID die is geconfigureerd op uw X-Keys-hardware.

X-Keys-apparaten zijn Plug-and-Play USB-apparaten en vereisen geen configuratie van COM-poort of baudrate.
