Hardware

A seção Hardware é onde você configura os dispositivos físicos que se conectam ao seu computador. PlayIt Live suporta os seguintes tipos de interfaces de hardware:

Porta Serial - Conecte dispositivos via portas seriais RS-232 ou adaptadores USB para Serial. Compatível com placas Arduino, controladores de relés e hardware personalizado.
Broadcast Tools/Easy Driver - Integração direta com equipamentos Broadcast Tools Switcher, bem como o controle de relés Easy Driver compatível com PIP.
X-keys USB GPIO - Suporte para dispositivos X-keys USB GPIO.

Clique em Adicionar Novo... para configurar um novo dispositivo de hardware. Cada dispositivo de hardware deve ser configurado corretamente antes de criar Saídas Nomeadas ou Entradas Nomeadas que o utilizem.

Configuração de dispositivos de hardware

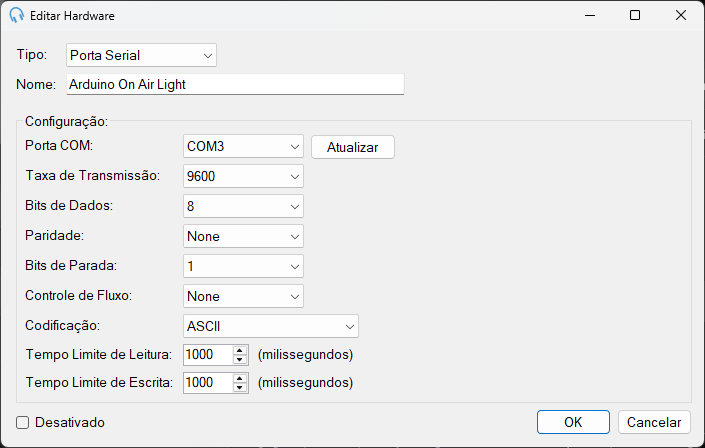

Quando você adiciona ou edita um dispositivo de hardware, configura suas configurações de conexão e parâmetros de comunicação. As configurações disponíveis dependem do tipo de hardware selecionado.

Configurações gerais

Tipo: Selecione o tipo de interface de hardware.

Nome: Um nome descritivo para este dispositivo de hardware (por ex., "Serial", "Controlador de estúdio", "GPIO principal"). Este nome aparecerá nos menus suspensos ao criar Saídas Nomeadas e Entradas Nomeadas.

Desativado: Marque esta caixa para desativar temporariamente o dispositivo de hardware sem excluir sua configuração. Enquanto desativado, o dispositivo não se comunicará com PlayIt Live e quaisquer Saídas ou Entradas Nomeadas que usem este hardware não funcionarão.

Configuração da Porta Serial

Porta COM: Selecione a porta serial à qual seu dispositivo está conectado (por ex., COM1, COM3). Clique em Atualizar para atualizar a lista de portas disponíveis se você acabou de conectar seu dispositivo.

Taxa de Transmissão: Velocidade de comunicação em bits por segundo. Os valores comuns são 9600, 19200, 38400, 57600 e 115200. Deve corresponder à configuração do seu dispositivo. Padrão: 9600.

Bits de Dados: Número de bits de dados por caractere. Normalmente 8 para dispositivos modernos. Opções: 5, 6, 7 ou 8.

Paridade: Método de verificação de erros. Opções: Nenhuma, Ímpar, Par, Mark ou Space. A maioria dos dispositivos usa Nenhuma.

Bits de Parada: Número de bits de parada sinalizando o final de um byte. Opções: 0, 1, 1,5 ou 2. A maioria dos dispositivos usa 1.

Controle de Fluxo: Controle de fluxo por hardware ou software para gerenciar a transmissão de dados. A maioria dos dispositivos simples usa Nenhum.

Codificação: Codificação de caracteres para comunicação de texto. As opções incluem ASCII e UTF8. Padrão: ASCII.

Tempo Limite de Leitura: Tempo máximo (em milissegundos) para aguardar dados de entrada antes de expirar. Padrão: 1000 ms.

Tempo Limite de Escrita: Tempo máximo (em milissegundos) para aguardar ao enviar dados antes de expirar. Padrão: 1000 ms.

Configuração de Broadcast Tools/Easy Driver

Os dispositivos Broadcast Tools usam uma configuração serial simplificada:

Porta COM: Selecione a porta serial à qual seu dispositivo Broadcast Tools está conectado. Clique em Atualizar para atualizar as portas disponíveis.

Taxa de Transmissão: Velocidade de comunicação. O padrão é 9600, que é padrão para a maioria dos equipamentos Broadcast Tools. Ajuste apenas se seu dispositivo estiver configurado de forma diferente.

Tempo Limite de Leitura: Tempo máximo (em milissegundos) para aguardar respostas do dispositivo. Padrão: 1000 ms.

Tempo Limite de Escrita: Tempo máximo (em milissegundos) para aguardar ao enviar comandos. Padrão: 1000 ms.

Os dispositivos Broadcast Tools tipicamente usam protocolos padronizados, portanto os parâmetros seriais adicionais (bits de dados, paridade, bits de parada) são pré-configurados automaticamente.

Configuração de X-keys GPIO

Os dispositivos X-keys USB conectam-se diretamente via USB e requerem configuração mínima:

ID de Unidade Específico: Marque esta caixa e insira um número de ID de unidade se você tiver vários dispositivos X-keys conectados ao mesmo computador. Isso permite que PlayIt Live aponte para um dispositivo específico quando múltiplas unidades estiverem presentes. Deixe desmarcado se você tiver apenas um dispositivo X-keys conectado. Ative e defina um ID único (1, 2, 3, etc.) para cada dispositivo ao usar múltiplas unidades. O ID de unidade deve corresponder ao ID configurado no seu hardware X-keys.

Os dispositivos X-keys são dispositivos USB Plug-and-Play e não requerem configuração de porta COM ou taxa de transmissão.
