Hardware

La sezione Hardware è il luogo in cui si configurano i dispositivi fisici che si collegano al computer. PlayIt Live supporta i seguenti tipi di interfacce hardware:

Porta Seriale - Collegare i dispositivi tramite porte seriali RS-232 o adattatori da USB a Seriale. Compatibile con schede Arduino, controller di relè e hardware personalizzato.
Broadcast Tools/Easy Driver - Integrazione diretta con i dispositivi Broadcast Tools Switcher, nonché il controllo dei relè Easy Driver compatibile con PIP.
X-keys USB GPIO - Supporto per i dispositivi X-keys USB GPIO.

Fare clic su Aggiungi Nuovo per configurare un nuovo dispositivo hardware. Ogni dispositivo hardware deve essere configurato correttamente prima di poter creare Uscite Nominate o Ingressi Nominati che lo utilizzano.

Configurazione dei dispositivi hardware

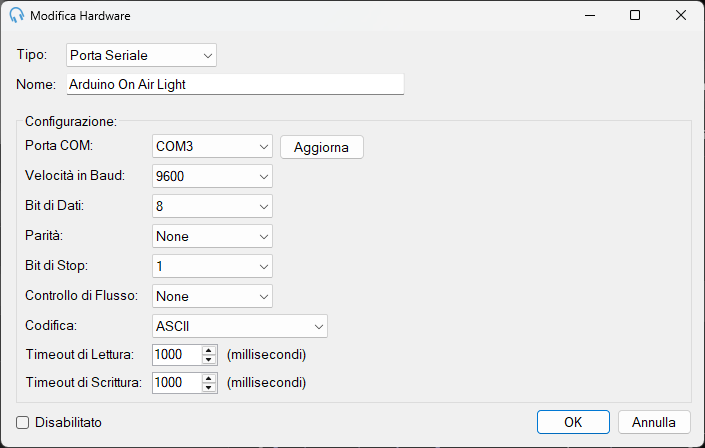

Quando si aggiunge o si modifica un dispositivo hardware, si configurano le impostazioni di connessione e i parametri di comunicazione. Le impostazioni disponibili dipendono dal tipo di hardware selezionato.

Impostazioni generali

Tipo: Selezionare il tipo di interfaccia hardware.

Nome: Un nome descrittivo per questo dispositivo hardware (ad es. «Seriale», «Controllore studio», «GPIO principale»). Questo nome apparirà nei menu a tendina durante la creazione di Uscite Nominate e Ingressi Nominati.

Disabilitato: Selezionare questa casella per disabilitare temporaneamente il dispositivo hardware senza eliminarne la configurazione. Quando è disabilitato, il dispositivo non comunica con PlayIt Live e le Uscite o gli Ingressi Nominati che utilizzano questo hardware non funzioneranno.

Configurazione della Porta Seriale

Porta COM: Selezionare la porta seriale a cui è collegato il dispositivo (ad es. COM1, COM3). Fare clic su Aggiorna per aggiornare l'elenco delle porte disponibili se si è appena collegato il dispositivo.

Velocità in Baud: Velocità di comunicazione in bit al secondo. I valori comuni sono 9600, 19200, 38400, 57600 e 115200. Deve corrispondere alla configurazione del dispositivo. Predefinito: 9600.

Bit di Dati: Numero di bit di dati per carattere. In genere 8 per i dispositivi moderni. Opzioni: 5, 6, 7 o 8.

Parità: Metodo di verifica degli errori. Opzioni: Nessuna, Dispari, Pari, Contrassegno o Spazio. La maggior parte dei dispositivi utilizza Nessuna.

Bit di Stop: Numero di bit di stop che segnalano la fine di un byte. Opzioni: 0, 1, 1,5 o 2. La maggior parte dei dispositivi utilizza 1.

Controllo di Flusso: Controllo di flusso hardware o software per la gestione della trasmissione dei dati. La maggior parte dei dispositivi semplici utilizza Nessuno.

Codifica: Codifica dei caratteri per la comunicazione testuale. Le opzioni includono ASCII e UTF8. Predefinito: ASCII.

Timeout di Lettura: Tempo massimo (in millisecondi) di attesa dei dati in entrata prima del timeout. Predefinito: 1000 ms.

Timeout di Scrittura: Tempo massimo (in millisecondi) di attesa durante l'invio dei dati prima del timeout. Predefinito: 1000 ms.

Configurazione di Broadcast Tools/Easy Driver

I dispositivi Broadcast Tools utilizzano una configurazione seriale semplificata:

Porta COM: Selezionare la porta seriale a cui è collegato il dispositivo Broadcast Tools. Fare clic su Aggiorna per aggiornare le porte disponibili.

Velocità in Baud: Velocità di comunicazione. Il valore predefinito è 9600, che è standard per la maggior parte delle apparecchiature Broadcast Tools. Regolare solo se il dispositivo è configurato diversamente.

Timeout di Lettura: Tempo massimo (in millisecondi) di attesa delle risposte dal dispositivo. Predefinito: 1000 ms.

Timeout di Scrittura: Tempo massimo (in millisecondi) di attesa durante l'invio di comandi. Predefinito: 1000 ms.

I dispositivi Broadcast Tools utilizzano in genere protocolli standardizzati, quindi i parametri seriali aggiuntivi (bit di dati, parità, bit di stop) vengono preconfigurati automaticamente.

Configurazione di X-keys GPIO

I dispositivi X-keys USB si collegano direttamente tramite USB e richiedono una configurazione minima:

ID Unità Specifico: Selezionare questa casella e inserire un numero di ID unità se si dispone di più dispositivi X-keys collegati allo stesso computer. Ciò consente a PlayIt Live di puntare a un dispositivo specifico quando sono presenti più unità. Lasciare deselezionato se si dispone di un solo dispositivo X-keys collegato. Abilitare e impostare un ID univoco (1, 2, 3, ecc.) per ciascun dispositivo quando si utilizzano più unità. L'ID unità deve corrispondere all'ID configurato sull'hardware X-keys.

I dispositivi X-keys sono dispositivi USB Plug-and-Play e non richiedono la configurazione della porta COM o della velocità in baud.
